碳纳米管高压微射流均质机处理实验报告（2023-03-20）
|
碳纳米管高压微射流均质机处理实验报告 编号： |
||||||||||
|
实验场地 |
广东省深圳市德衡纳米工厂 |
涉及产品 |
碳纳米管、去离子水 |
|||||||
|
实验参与人员 |
吴强、杨少辉、李国胜、刘迁、张工（北京紫东） |
实验时间/周期 |
2023-03-17 |
|||||||
|
实验分类 |
□工艺验证 |
|
||||||||
|
实验目的：通过高压微射流均质机将固含量6%的碳纳米管液体悬浊液进行均与分散。
|
||||||||||
|
二、实验条件（如需可附页说明）： |
||||||||||
|
2.1、环境条件： |
||||||||||
|
场地：德衡纳米工厂 |
温度：27℃ |
湿度：50% |
||||||||
|
2.2、用品清单： |
||||||||||
|
类别 |
名称 |
型号 |
数量 |
备注 |
||||||
|
1材料 |
固含量6%的碳纳米管液体一号 |
|
500g |
|
||||||
|
2材料 |
固含量6%的碳纳米管液体二号 |
|
500g |
|
||||||
|
3材料 |
固含量6%的碳纳米管液体三号 |
|
500g |
|
||||||
|
4材料 |
分散剂A |
|
|
|
||||||
|
5材料 |
分散剂B |
|
|
|
||||||
|
6材料 |
粘接剂B |
208 |
|
|
||||||
|
7材料 |
粘接剂D |
778 |
|
|
||||||
|
8材料 |
去离子水 |
|
若干 |
|
||||||
|
9设备 |
THINKY搅拌机 |
ARE-501 |
1台 |
|
||||||
|
10设备 |
高压微射流均质机 |
中型试验机DNH-340 （40000psi） |
1台 |
|
||||||
|
3. 实验方案（如需可附页说明）： 1、取固含量6%的碳纳米管液体一号，添加分散剂A 1g，粘接剂D 12滴。用THINKY搅拌机转速为1000r/min,时间为5min进行搅拌混合，使碳纳米管能够均匀的分散在去离子水中。然后通过高压微射流均质机，处理6次，处理压力为25000psi 2、取固含量6%的碳纳米管液体二号，添加分散剂A 5g，粘接剂B 0.2g。用THINKY搅拌机转速为1000r/min,时间为5min。机对悬浮液进行处理，使碳纳米管够均匀的分散在去离子水中。处理6次，处理压力30000psi 3、取固含量6%的碳纳米管液体三号，添加分散剂B 0.2g，粘接剂B 0.4g，。用THINKY搅拌机转速为1000r/min,时间为5min。使碳纳米管能够均匀的分散在去离子水中。处理6次，处理压力35000psi |
||||||||||
|
4. 实验过程（如需可附页说明）： 1、 取若干去离子水清洗高压微射流均质机管道及均质腔。 2、 将固含量6%的碳纳米管液体一号，添加分散剂A 1g，粘接剂D 12滴，放入到THINKY搅拌机进行搅拌混合，使是碳纳米管能够均匀的分散在液体中。如图所示： THINKY搅拌机进行搅拌混合
3、 取出搅拌混合好的碳纳米管溶液，将溶液到入高压微射流均质机中，将均质机压力调至25000psi,均质处理6次，分别在5次取样。
5、通过对取样观察，肉眼明显能够看到，溶液相对于原来溶液变粘稠，（需要借助相关设备检测粒子的直径大小）。
6、取固含量6%的碳纳米管液体二号，添加分散剂A 5g，粘接剂B 0.2g。用THINKY搅拌机转速为1000r/min,时间为5min。使碳纳米管能够均匀的分散在去离子水中。

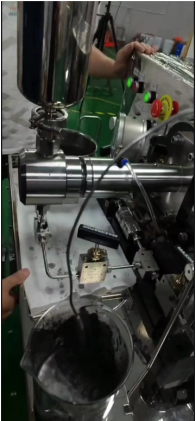

7、 取出搅拌混合好的碳纳米管溶液，将溶液到入高压微射流均质机中，将均质机压力调至30000psi,均质处理6次。在五次5次取样，如图所示：
9、通过取样的溶液和与原来的溶液相对比，肉眼能够明显的看到材料有悬浊液变化为乳状。 |
||||||||||
|
5. 结果及分析： 1、 目前通过目测来看，高压微射流均质机能够将悬浊液进行分散，乳化。由初始的分层状态到均匀的混合状态，能够看到明显的变化，但是随着均质的次数变多，变化效果不明显，需要借助相关仪器设备检验。 2、 具体结果需要等客户相关测试做最终判定结果（满足产品的需求）。 |
||||||||||
|
报告人/日期：刘 迁 2023年03月20日 |
审批人/日期： |
|||||||||
